Power Conditioner
パワーコンディショナ
本製品の特徴
- 太陽電池モジュールで発電した直流電力を、効率よく交流電力に変換します。
- 多様な容量ラインアップで、システム設計に応じて最適な製品をお選び頂けます。
単相連系用

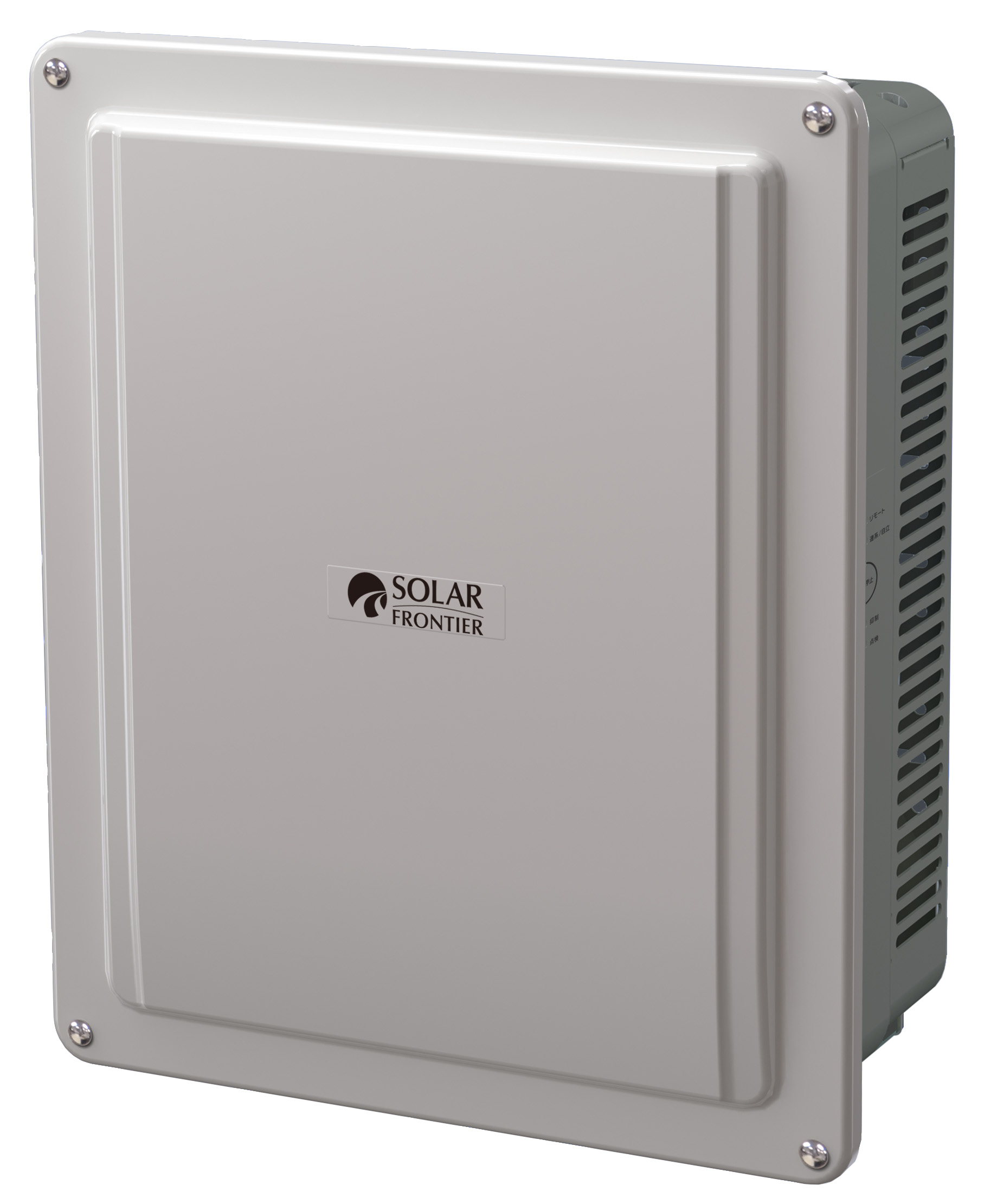

SPC2-OM44
SPC2-OM44S（耐塩害仕様品）
- 定格出力
- 4.4kW
- 定格力率
- 0.95
- 定格入力電圧
- DC330V
- 運転可能電圧範囲
- DC40～450V
- 定格出力電圧
- AC202V
- 定格出力周波数
- 50Hz/60Hz
- 出力相数
- 単相2線式（接続は単相3線式）
-
電力変換効率
（定格負荷時） - 96.5％（接続箱機能含、力率0.95時）※
- 質量
- 約23kg （本体20kg、 取付板3kg）
-
外形寸法
（mm、L×W×H） - 211x405x478
- 絶縁方式
- トランスレス方式
- 系統連系保護機能
-
交流過電圧OVR、交流不足電圧 UVR、
交流周波数上昇OFR、交流周波数低下 UFR、電圧上昇抑制、直流分検出
- 単独運転検出
- 受動的方式（電圧位相跳躍検出）、能動的方式（ステップ注入付周波数フィードバック方式）
- 設置場所
- 屋外
- 出力抑制
- 対応
- その他
-
※効率の測定と保証値は、JIS C8961に準拠しています。
- ダウンロード
-
取扱説明書
![pdf]()
閉じる
SPC2-OM55
SPC2-OM55S（耐塩害仕様品）
- 定格出力
- 5.5kW
- 定格力率
- 0.95
- 定格入力電圧
- DC330V
- 運転可能電圧範囲
- DC40～450V
- 定格出力電圧
- AC202V
- 定格出力周波数
- 50Hz/60Hz
- 出力相数
- 単相2線式（接続は単相3線式）
-
電力変換効率
（定格負荷時） - 96.5％（接続箱機能含、力率0.95時）※
- 質量
- 約23kg （本体20kg、 取付板3kg）
-
外形寸法
（mm、L×W×H） - 211x405x478
- 絶縁方式
- トランスレス方式
- 系統連系保護機能
-
交流過電圧OVR、交流不足電圧 UVR、
交流周波数上昇OFR、交流周波数低下 UFR、電圧上昇抑制、直流分検出
- 単独運転検出
- 受動的方式（電圧位相跳躍検出）、能動的方式（ステップ注入付周波数フィードバック方式）
- 設置場所
- 屋外
- 出力抑制
- 対応
- その他
-
※効率の測定と保証値は、JIS C8961に準拠しています。
- ダウンロード
-
取扱説明書
![pdf]()
閉じる
KPR-A48-J4-SS-HA（マルチストリング型）
KPR-A56-J4-SS-HA（マルチストリング型）
- 定格出力
- 4.8kW（力率0.95・力率1.0時）/ 5.6kW（力率0.95・力率1.0時）
- 定格力率
- 0.95
- 定格入力電圧
- DC250V
- 運転可能電圧範囲
- DC50～450V
- 定格出力電圧
- AC202V（AC101V,2相）
- 定格出力周波数
- 50Hz/60Hz
- 出力相数
- 単相2線式（接続は単相3線式）
-
電力変換効率
（定格負荷時） -
95.5%（力率0.95・1.0時）※
- 質量
- 約22.5kg（ケーブルボックス、ケーブルダクト、取り付けベース板を含む）
-
外形寸法
（mm、L×W×H） - 562×450×232（ケーブルボックス、ケーブルダクト、取り付けベース板を含む）
- 絶縁方式
- 非絶縁トランスレス方式（昇圧チョッパ方式）
- 系統連系保護機能
- 交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
- 単独運転検出
- 受動的方式（周波数変換率検出）、能動的方式（周波数フィードバック、無効電力発振抑制）
- 設置場所
- 屋外
- 出力抑制
- 対応
- その他
-
※効率の測定と保証値は、JIS C8961に準拠しています。（周囲温度25℃、定格負荷時、接続箱機能含む）
![AICOT]()
※1 Anti-Islanding COntrol Technology =
AICOTは、オムロン株式会社の登録商標です（登録番号5205429号）。「AICOT（Anti-Island
COntrol
Technology）」は多数台連系においてもトラブルなく単独運転を防止
できる業界初のオムロン株式会社の独自技術です。
※1 Anti-Islanding COntrol Technology =
AICOTは、オムロン株式会社の登録商標です（登録番号5205429号）。「AICOT（Anti-Island
COntrol
Technology）」は多数台連系においてもトラブルなく単独運転を防止
できる業界初のオムロン株式会社の独自技術です。
- ダウンロード
-
取扱説明書
![pdf]()
閉じる
KPW-A55-J4
KPW-A55-SJ4（重塩害対応品）
- 定格出力
- 5.5kW（力率0.95時）
- 定格力率
- 0.95
- 定格入力電圧
- DC320V
- 運転可能電圧範囲
- DC50～450V
- 定格出力電圧
- AC202V（AC101V,2相）
- 定格出力周波数
- 50Hz/60Hz
- 出力相数
- 単相2線式
-
電力変換効率
（定格負荷時） -
96.0％（力率0.95時）※
- 質量
- 22.5kg（フロントパネル約2kg、本体18kg、取り付けベース板2.5kg）
-
外形寸法
（mm、L×W×H） - 450×484×232
- 絶縁方式
- 非絶縁トランスレス方式（昇圧チョッパ方式）
- 系統連系保護機能
- 交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
- 単独運転検出
- 受動的方式（周波数変化率検出）、能動的方式（周波数フィードバック、無効電力のステップ注入、無効電力発振抑制）
- 設置場所
- 屋外・屋内
- 出力抑制
- 対応
- その他
-
※効率の測定と保証値は、JIS C8961に準拠しています。（周囲温度25℃、定格負荷時、接続箱機能含む）
![AICOT]()
※1 Anti-Islanding COntrol Technology =
AICOTは、オムロン株式会社の登録商標です（登録番号5205429号）。「AICOT（Anti-Island
COntrol
Technology）」は多数台連系においてもトラブルなく単独運転を防止
できる業界初のオムロン株式会社の独自技術です。
- ダウンロード
-
取扱説明書
![pdf]()
閉じる
KPV-A55-J4
KPV-A55-SJ4（重塩害対応品）
- 定格出力
- 5.5kW（力率0.95時）/ 5.5kW（力率1.0時）
- 定格力率
- 0.95
- 定格入力電圧
- DC320V
- 運転可能電圧範囲
- DC50～450V
- 定格出力電圧
- AC202V（AC101V,2相）
- 定格出力周波数
- 50Hz/60Hz
- 出力相数
- 単相2線式
-
電力変換効率
（定格負荷時） -
96.0％（力率0.95時）
- 質量
- 22.5kg（フロントパネル約2kg、本体18kg、取り付けベース板2.5kg）
-
外形寸法
（mm、L×W×H） - 450×484×232
- 絶縁方式
- 非絶縁トランスレス方式（昇圧チョッパ方式）
- 系統連系保護機能
- 交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
- 単独運転検出
- 受動的方式（周波数変化率検出）、能動的方式（ステップ注入付周波数フィードバック方式）
- 設置場所
- 屋外
- 出力抑制
- 対応
- ダウンロード
-
取扱説明書
![pdf]()
閉じる
三相連系用

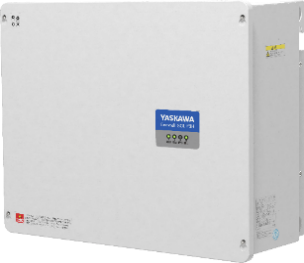

安川電機製
CEPT-P2HA29P9B
- 定格出力
- 9.9kW（DC280V 以上、力率1.0時）
- 定格力率
- 0.95
- 定格入力電圧
- 400V
- 運転可能電圧範囲
- DC150V～DC570V（起動電圧200V以上）
- 定格出力電圧
- AC202V
- 定格出力周波数
- 50／60Hz
- 出力相数
- 3相3線
-
電力変換効率
（定格負荷時） -
93.5％（断路端子台使用時、DC400V入力時）
94.0％（一括入力使用時、DC400V入力時）
- 質量
- 約61kg
-
外形寸法
（mm、L×W×H） - 310x600x540
- 絶縁方式
- 高周波トランス絶縁
- 系統連系保護機能
- 系統過電圧、系統不足電圧、周波数上昇、周波数低下、直流分流出防止
- 単独運転検出
-
受動的方式（電圧位相跳躍検出方式）
能動的方式（無効電力変動方式）
- 設置場所
- 屋外・屋内
- 出力抑制
- 対応
閉じる
安川電機製
CEPT-P2AA2010B
CEPT-P2AA29P9B
- 定格出力
- 10kW（DC250V 以上、力率1.0時）/ 9.9kW（DC250V 以上、力率1.0時）
- 定格力率
- 0.95
- 定格入力電圧
- 400V
- 運転可能電圧範囲
- DC100V～DC600V（起動電圧150V以上）
- 定格出力電圧
- AC202V
- 定格出力周波数
- 50／60Hz
- 出力相数
- 3相3線
-
電力変換効率
（定格負荷時） -
93.5％（断路端子台使用時、DC400V入力時）
94.0％（一括入力使用時、DC400V入力時）
- 質量
- 約59kg
-
外形寸法
（mm、L×W×H） - 310x600x540
- 絶縁方式
- 非絶縁
- 系統連系保護機能
- 系統過電圧、系統不足電圧、周波数上昇、周波数低下、直流分流出防止
- 単独運転検出
-
受動的方式（電圧位相跳躍検出方式）
能動的方式（無効電力変動方式）
- 設置場所
- 屋外・屋内
- 出力抑制
- 対応
閉じる
SUNGROW製
SG100CX-JP
- 定格出力
- 100kW
- 力率
- 99％以上
- 定格入力電圧
- 680V
- 運転入力電圧範囲
- DC200〜1000 V
- 最大出力追従範囲
- 550〜850 V
- 定格出力周波数
- 50Hz/60Hz
- 出力相数
- 三相3線式
-
電力変換効率
（定格負荷時） - 98.5%以上
- 質量
- 92.5 kg
-
外形寸法
（mm、L×W×H） - 660x1051x363
- 絶縁方式
- トランスレス
- 系統連系保護機能
- 過電圧〔OVR〕、不足電圧〔UVR〕、周波数上昇〔OFR〕、周波数低下〔UFR〕復電後の投入阻止時間
- 設置場所
- 室内或いは室外（壁掛け）
- 出力抑制
- 対応
閉じる
