パワーコンディショナ(個人向け製品)

本製品の特徴

  • 太陽電池モジュールで発電した直流電力を、効率よく交流電力に変換します。
  • 多様な容量ラインナップで、システム設計に応じて最適な製品をお選び頂けます。

単相連系用

KPK-A40-SS-HA KPK-A55-SS-HA

KPK-A40-SS-HA
KPK-A55-SS-HA

定格出力
4.0kW(力率0.95・力率1.0時) / 5.5kW(力率0.95・力率1.0時)
定格力率
0.95
定格入力電圧
DC250V
運転可能電圧範囲
DC50~450V
定格出力電圧
AC202V(AC101V,2相)
定格出力周波数
50Hz/60Hz
出力相数
単相2線式(接続は単相3線式)
電力変換効率
(定格負荷時)
96.5%(力率1.0時) / 96.0%(力率0.95時)※
96.0%(力率1.0時) / 95.5%(力率0.95時)※
質量
約16.0kg(本体約15kg、取付ベース板約1kg)
約19.6kg(本体約18kg、取付ベース板約1.6kg)
外形寸法
(mm、L×W×H)
280×460×155
280×550×171
絶縁方式
非絶縁トランスレス方式(昇圧チョッパ方式)
系統連系保護機能
交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
単独運転検出
受動的方式(周波数変化率検出)、能動的方式(周波数フィードバック、無効電力のステップ注入、無効電力発振抑制)
設置場所
屋内
出力抑制
対応
その他

※効率の測定と保証値は、JIS C8961に準拠しています。(周囲温度25℃、定格負荷時、接続箱機能含む)

AICOT ※1 Anti-Islanding COntrol Technology = AICOTは、オムロン株式会社の登録商標です(登録番号5205429号)。「AICOT(Anti-Island COntrol Technology)」は多数台連系においてもトラブルなく単独運転を防止 できる業界初のオムロン株式会社の独自技術です。
ダウンロード
取扱説明書 pdf
閉じる

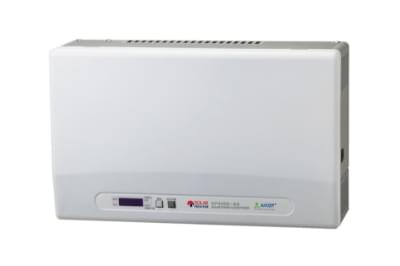

KP40K3-SS-A

KP40K3-SS-A

定格出力
4.0kW
定格力率
0.95
定格入力電圧
DC320V
運転可能電圧範囲
DC60~450V
定格出力電圧
AC202V(AC101V,2相)
定格出力周波数
50Hz/60Hz
出力相数
単相2線式
電力変換効率
(定格負荷時)
95.0%(力率0.95時)
質量
約13.5kg(本体)
外形寸法
(mm、L×W×H)
460×292×145(取り付けベース板を含む)
絶縁方式
非絶縁トランスレス方式(昇圧チョッパ方式)
系統連系保護機能
交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出、直流地絡検出、電圧上昇抑制
単独運転検出
受動的方式(周波数変化率検出)、能動的方式(ステップ注入付周波数フィードバック方式)
設置場所
屋内
出力抑制
対応
ダウンロード
取扱説明書 pdf
閉じる
KPR-A48-J4-SS-HA(マルチストリング型)
                  KPR-A56-J4-SS-HA(マルチストリング型)

KPR-A48-J4-SS-HA(マルチストリング型)
KPR-A56-J4-SS-HA(マルチストリング型)

定格出力
4.8kW(力率0.95・力率1.0時)/5.6kW(力率0.95・力率1.0時)
定格力率
0.95
定格入力電圧
DC250V
運転可能電圧範囲
DC50~450V
定格出力電圧
AC202V(AC101V,2相)
定格出力周波数
50Hz/60Hz
出力相数
単相2線式(接続は単相3線式)
電力変換効率
(定格負荷時)
95.5%(力率0.95・1.0時)※
質量
約22.5kg(ケーブルボックス、ケーブルダクト、取り付けベース板を含む)
外形寸法
(mm、L×W×H)
562×450×232(ケーブルボックス、ケーブルダクト、取り付けベース板を含む)
絶縁方式
非絶縁トランスレス方式(昇圧チョッパ方式)
系統連系保護機能
交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
単独運転検出
受動的方式(周波数変換率検出)、能動的方式(周波数フィードバック、無効電力発振抑制)
設置場所
屋外
出力抑制
対応
その他

※効率の測定と保証値は、JIS C8961に準拠しています。(周囲温度25℃、定格負荷時、接続箱機能含む)

AICOT ※1 Anti-Islanding COntrol Technology = AICOTは、オムロン株式会社の登録商標です(登録番号5205429号)。「AICOT(Anti-Island COntrol Technology)」は多数台連系においてもトラブルなく単独運転を防止 できる業界初のオムロン株式会社の独自技術です。
ダウンロード
取扱説明書 pdf
閉じる
KPW-A55-J4 KPW-A55-SJ4(重塩害対応品)

KPW-A55-J4
KPW-A55-SJ4(重塩害対応品)

定格出力
5.5kW(力率0.95時)
定格力率
0.95
定格入力電圧
DC320V
運転可能電圧範囲
DC50~450V
定格出力電圧
AC202V(AC101V,2相)
定格出力周波数
50Hz/60Hz
出力相数
単相2線式
電力変換効率
(定格負荷時)
96.0%(力率0.95時)※
質量
22.5kg(フロントパネル約2kg、本体18kg、取り付けベース板2.5kg)
外形寸法
(mm、L×W×H)
450×484×232
絶縁方式
非絶縁トランスレス方式(昇圧チョッパ方式)
系統連系保護機能
交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
単独運転検出
受動的方式(周波数変化率検出)、能動的方式(周波数フィードバック、無効電力のステップ注入、無効電力発振抑制)
設置場所
屋外・屋内
出力抑制
対応
その他

※効率の測定と保証値は、JIS C8961に準拠しています。(周囲温度25℃、定格負荷時、接続箱機能含む)

AICOT ※1 Anti-Islanding COntrol Technology = AICOTは、オムロン株式会社の登録商標です(登録番号5205429号)。「AICOT(Anti-Island COntrol Technology)」は多数台連系においてもトラブルなく単独運転を防止 できる業界初のオムロン株式会社の独自技術です。
ダウンロード
取扱説明書 pdf
閉じる
KPV-A55-J4 KPV-A55-SJ4(重塩害対応品)

KPV-A55-J4
KPV-A55-SJ4(重塩害対応品)

定格出力
5.5kW(力率0.95時)、5.5kW(力率1.0時)
定格力率
0.95
定格入力電圧
DC320V
運転可能電圧範囲
DC50~450V
定格出力電圧
AC202V(AC101V,2相)
定格出力周波数
50Hz/60Hz
出力相数
単相2線式
電力変換効率
(定格負荷時)
96.0%(力率0.95時)
質量
22.5kg(フロントパネル約2kg、本体18kg、取り付けベース板2.5kg)
外形寸法
(mm、L×W×H)
450×484×232
絶縁方式
非絶縁トランスレス方式(昇圧チョッパ方式)
系統連系保護機能
交流過電圧検出、交流不足電圧検出、周波数上昇検出、周波数低下検出、直流分検出
単独運転検出
受動的方式(周波数変化率検出)、能動的方式(ステップ注入付周波数フィードバック方式)
設置場所
屋外
出力抑制
対応
ダウンロード
取扱説明書 pdf
閉じる
