接続箱・昇圧ユニット(個人向け製品)

本製品の役割

接続箱

  • 太陽電池モジュールからの配線をまとめて、パワーコンディショナに送ります。

昇圧ユニット

  • 太陽電池モジュールの組み合わせの自由度を増やし、住宅屋根スペースを有効に活用できます。
PVHY-04N-2/PVHY-08N-2/PVHY-12N-2

PVHY-04N-2
PVHY-08N-2
PVHY-12N-2

接続回路数
4回路 / 8回路 / 12回路
入力電流(1回路あたり)
20A
定格電圧
DC500V
最大入力電圧
DC750V
質量
26.2kg / 40.7kg / 53.0kg
材質
鉄製
外形寸法(mm、L×W×D)
445×600×200 /
495×950×200 /
495×1250×200 /
閉じる

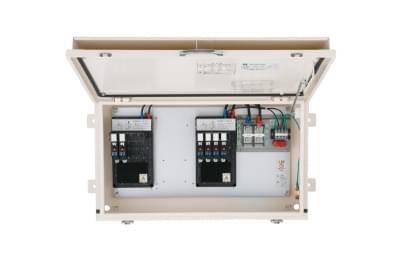

SPVHY-04N-2/SPVHY-08N-2/SPVHY-12N-2

SPVHY-04N-2
SPVHY-08N-2
SPVHY-12N-2

接続回路数
4回路 / 8回路 / 12回路
入力電流(1回路あたり)
20A
定格電圧
DC500V
最大入力電圧
DC750V
質量
23.7kg / 37.7kg / 49.0kg
材質
ステンレス製
外形寸法(mm、L×W×D)
445×600×200 /
495×950×200 /
495×1250×200 /
閉じる

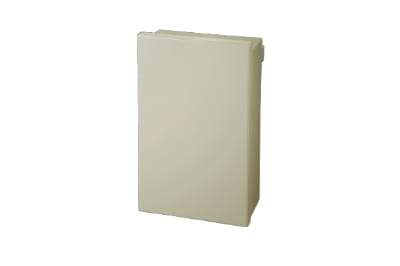

KP-ST3-1-SS

KP-ST3-1-SS

昇圧回路数
1回路(昇圧)
最大出力電力
1.15kW
運転入力電圧範囲
DC40~330V
最大動作入力電流
DC10A
質量
約4.2kg
外形寸法(mm、L×W×D)
293×177×124
設置場所
屋内・屋外(軒下)
ダウンロード
取扱説明書 pdf
閉じる

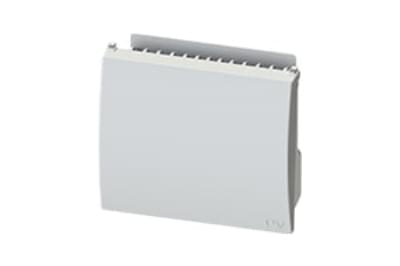

KTN-CBD3C-SF/KTN-CBD4C-SF/KTN-CBD6C-SF

KTN-CBD3C-SF
KTN-CBD4C-SF
KTN-CBD6C-SF

昇圧回路数
3回路 / 4回路 / 6回路
入力電流(1回路あたり)
12A / 12A / 10A
入力電圧範囲
DC0~450V(開放電圧DC450Vまで)
質量
2.2kg / 2.3kg / 2.4kg
外形寸法(mm、L×W×D)
257×229.5×102.5
閉じる

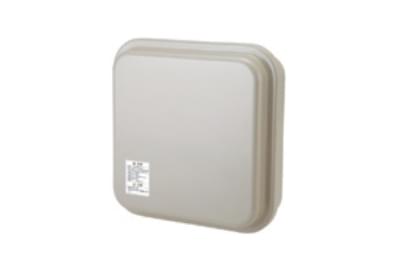

SCO-03A10001/SCO-04A10001/SCO-06A10001

SCO-03A10001
SCO-04A10001
SCO-06A10001

昇圧回路数
3回路 / 4回路 / 6回路
入力電流(1回路あたり)
10A
入力電圧範囲
DC0~450V(開放電圧DC450Vまで)
質量
2.7kg / 2.8kg / 4.7kg
外形寸法(mm、L×W×D)
280×280×100 / 280×280×100 / 350×250×100
閉じる
