接続箱
本製品の役割
接続箱
- 太陽電池モジュールからの配線をまとめて、パワーコンディショナに送ります。
PVHY-04N-2
PVHY-08N-2
PVHY-12N-2
- 接続回路数
- 4回路 / 8回路 / 12回路
- 入力電流（1回路あたり）
- 20A
- 定格電圧
- DC500V
- 最大入力電圧
- DC750V
- 質量
- 26.2kg / 40.7kg / 53.0kg
- 材質
- 鉄製
- 外形寸法（mm、L×W×D）
-
445×600×200 /
495×950×200 /
495×1250×200 /
閉じる
SPVHY-04N-2
SPVHY-08N-2
SPVHY-12N-2
- 接続回路数
- 4回路 / 8回路 / 12回路
- 入力電流（1回路あたり）
- 20A
- 定格電圧
- DC500V
- 最大入力電圧
- DC750V
- 質量
- 23.7kg / 37.7kg / 49.0kg
- 材質
- ステンレス製
- 外形寸法（mm、L×W×D）
-
445×600×200 /
495×950×200 /
495×1250×200 /
閉じる

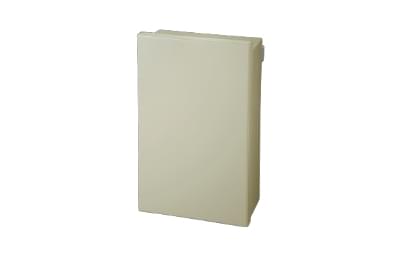

KP-ST3-1B-SS
- 昇圧回路数
- 1回路（昇圧）
- 最大出力電力
- 1.15kW
- 運転入力電圧範囲
- DC40~330V
- 最大動作入力電流
- DC10A
- 質量
- 約4.2kg
- 外形寸法（mm、L×W×D）
- 293×177×124
- 設置場所
- 屋内・屋外（軒下）
- ダウンロード
-
取扱説明書
![pdf]()
閉じる

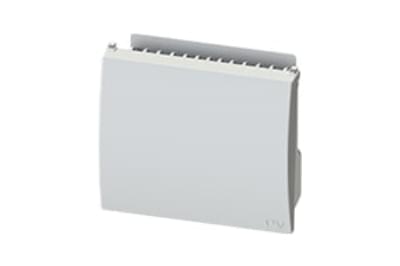

KTN-CBD3C-SF
KTN-CBD4C-SF
KTN-CBD6C-SF
- 昇圧回路数
- 3回路 / 4回路 / 6回路
- 入力電流（1回路あたり）
- 12A / 12A / 10A
- 入力電圧範囲
- DC0～450V（開放電圧DC450Vまで）
- 質量
- 2.2kg / 2.3kg / 2.4kg
- 外形寸法（mm、L×W×D）
- 257×229.5×102.5
閉じる

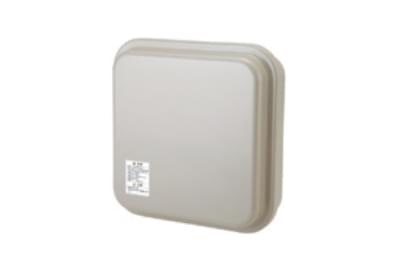

SCO-03A10001
SCO-04A10001
SCO-06A10001
- 昇圧回路数
- 3回路 / 4回路 / 6回路
- 入力電流（1回路あたり）
- 10A
- 入力電圧範囲
- DC0～450V（開放電圧DC450Vまで）
- 質量
- 2.7kg / 2.8kg / 4.7kg
- 外形寸法（mm、L×W×D）
- 280×280×100 / 280×280×100 / 350×250×100
閉じる
